Какими бывают современные окна: стандартные размеры и виды конструкций
Современные технологии производства позволяют изготавливать окна практически любых размеров и форм. Но в домах старой постройки и во многих современных типовых зданиях проемы имеют стандартные параметры. Расскажем, каких окна бывают размеров и как правильно их определять.
Рассмотрим процесс доработок государственных стандартов, чтобы лучше понять изменения требований к размерам систем остекления.
Первый ГОСТ на окна был введен в 1987 году. Жилищное строительство велось активными темпами, поэтому инженеры стремились к стандартизации основных конструкций. Единые требования упрощали процесс производства, позволяли наладить серийный выпуск в больших объемах. Размеры окон по ГОСТ 11214-86 указаны в таблице.
| Тип окна | Высота, мм | Ширина, мм |
|---|---|---|
| Одностворчатое | ||
| Одностворчатое | 470 | 470 |
| 570 | 570, 870 | |
| 870 | 570, 870 | |
| 1170 | 570, 870 | |
| 1320 | 570, 870 | |
| 1470 | 570, 870 | |
| Двустворчатое | ||
| Двустворчатое | 570 | 1170 |
| 870 | 1170, 1320, 1470 | |
| 970 | 970 | |
| 1170 | 870, 970, 1170, 1320, 1470 | |
| 1320 | 970, 1170, 1320, 1470 | |
| 1470 | 1170, 1320, 1470 | |
| Трехстворчатое | ||
| Трехстворчатое | 1170 | 1170, 2070 |
| 1320 | 1170, 2070 | |
| 1470 | 1170, 2070 | |
Пример двустворчатого окна по старым стандартам
Размеры проема отличались от параметра окна в большую сторону на 3 мм. Небольшой зазор был нужен для выравнивания рамы. Строители проверяли правильность установки по отвесу или по уровню.
В 2001 году вступил в силу ГОСТ 23166-99. Новый регламент ввел такое понятие, как строительный модуль: стандартная единица, по которой определяли кратные размеры окна. Параметры конструкции обозначали буквой М и двумя цифрами, например М 6-6, М 6-9 и т. д. Размеры окон по ГОСТ 23166-99 указаны в таблице.
| Высота, мм | Ширина, мм |
|---|---|
| 580 | 570-1470 |
| 860 | |
| 1160 | 570-2670 |
| 1320 | |
| 1460 | |
| 1760 | 720-2670 |
| 2060 | |
| 2175 | 720-1170 |
| 2375 | 720-1170 |
| 2755 | 870-1770 |
Примеры окон по действующим ГОСТ
Стандарт 1999 года определят оптимальные габариты систем остекления, исходя из ветровой нагрузки, эффективности тепло- и шумоизоляции. Основные положения ГОСТ:
Указанные значения носят рекомендательный характер. Строители могут отклоняться в большую и меньшую сторону, если окно прочное, с хорошими показателями теплоизоляции.
Монтажная глубина – это ширина проема, которая будет занята стеклопакетом. В общем случае, чем толще профиль, тем выше характеристики прочности, стабильности, энергоэффективности и стоимость. При расчете монтажной глубины учитывают климат в регионе и назначение помещения, для которого проектируется окно.
Глубина установки стеклопакетов указана в таблице:
| Монтажная глубина, мм | Количество камер | Толщина профиля, мм, не более | Коэффициент теплоизоляции, Вт/м2*К | Применение |
|---|---|---|---|---|
| 58-60 | 3 | 38 | 0,72 | Универсальные системы, подходят для установки на даче, в магазине, на складе и других объектах с невысокими требованиями к шумоизоляции. Используются в теплом климате. |
| 70 | 3-5 | 58 | 0,86 | Остекление жилых домов, коммерческих и административных зданий. |
| 76-82 | 6-7 | 60 | 1,11 | Окна с улучшенной шумоизоляцией, теплоизоляцией. Устанавливают в проемы с выходом на автодорогу, шумный двор. |
Теоретически монтажная глубина окна может достигать 130 мм, но такие системы очень массивные, тяжелые, сложные в установке. Толстые стеклопакеты используют в основном для строительства в регионах Крайнего Севера.
Согласно стандарту, площадь одной створки не должна превышать 2,5 м2 при весе до 100 кг. Размеры глухих окон в многоэтажных зданиях - 800 х 400 мм.
Количество и размеры створок во многом зависят от назначения помещения, в котором установлено окно. Например, в комнатах панельных домов чаще всего устанавливают 2-створчатое окно с одной неактивной створкой и одной подвижной. Если размеры проема превышают 150 х 150 см, то конструкция должна быть 3-створчатой. Среднюю часть делают неподвижной, две боковые – распашные или поворотно-откидные.
Оконные проемы в жилых и подсобных помещениях имеют разные размеры. Чем больше площадь остекления, тем выше уровень естественной освещенности. Обычно размеры окна подбирают пропорционально габаритам комнаты. Самые большие блоки устанавливают в гостиных, спальнях, столовых. В кухне и кладовой монтируют небольшие окна с одной подвижной или глухой створкой.
Ниже в таблице указаны стандартные размеры системы остекления, которые чаще всего используют в частных домах. Проем должен быть шире и выше на 3 см – это оптимальная толщина пенного шва.
| Тип окна | Высота, мм | Ширина, мм |
|---|---|---|
| Одностворчатое | ||
| Одностворчатое | 470 | 470 |
| 570 | 570, 870 | |
| 870 | ||
| 1170 | ||
| 1470 | ||
| Двустворчатое | ||
| Двустворчатое | 570 | 1170 |
| 870 | 1170, 1320, 1470 | |
| 970 | 970 | |
| 1170 | 870, 970, 1170, 1320, 1470 | |
| 1470 | 1170, 1320, 1470 | |
| Трехстворчатое | ||
| Трехстворчатое | 1170 | 1170, 2070 |
| 1320 | ||
| 1470 | ||
Что важно учесть при выборе размеров окна:
В многоэтажных домах размеры проемов стандартизируют для снижения стоимости строительства, простого монтажа и ремонта. Габариты конструкции зависят от типа дома.
Мы собрали основные виды строений и окон в таблицу:
| Тип окна / размер | Хрущевки, мм | Брежневки 5-этажные, мм | Стандартные 9-этажки, мм | Сталинки (высокий потолок, распашная створка балконного блока) |
|---|---|---|---|---|
| Двустворчатое | ||||
| Двустворчатое |
1350 х 1300 1500 х 1450 |
1400 х 1300 | 1400 х 1300 | 1150 х 1850 |
| Трехстворчатое | ||||
| Трехстворчатое |
1350 х 2040 1500 х 2040 |
1400 х 2100 |
1400 х 1760 1400 х 2460 |
|
| Балконная дверь | ||||
| Балконная дверь | 2070 х 680 | 2150 х 750 |
2150 х 750 2150 х 800 |
2100 х 750 |
| Глухая створка балкона | ||||
| Глухая створка балкона |
1350 х 1100 1350 х 1340 |
1400 х 1400 |
1400 х 1050 1400 х 1460 1400 х 1760 |
|
В домах новой планировки стандарты соблюдаются не всегда. Размеры остекления подбирают с учетом требований к дизайну здания. Например, ширина окна рядом с балконной дверью варьируется от 570 до 1400 мм, а высота может достигать 1420 мм.
Уже давно прошли те времена, когда в дачные дома устанавливали самодельные окна из деревянных реек. Проемы были небольшие и почти всегда закрывались глухими створками.
На современных дачах устанавливают пластиковые стеклопакеты с большой площадью остекления. Конструкции не только позволяют проветривать жилую комнату, но и защищают ее от ветра, холода, сквозняка.
Понятия «стандартный размер окна» как такового для дач не существует. Площадь стеклопакета зависит от размеров стены, комнаты. Рекомендуется соблюдать требования СНиП по высоте подоконника, расстоянию от проема до угла. Производители могут изготовить окно любого размера.
Типовые оконные блоки не вписываются в архитектуру дома, построенного по авторскому проекту. Фасад здания дополняют необычные светопрозрачные конструкция. Форма окон бывает разной: от небольшого круга до сложного асимметричного многоугольника.
Типовые оконные блоки не вписываются в архитектуру дома, построенного по авторскому проекту. Фасад здания дополняют необычные светопрозрачные конструкция. Форма окон бывает разной: от небольшого круга до сложного асимметричного многоугольника.
Арочные и составные окна

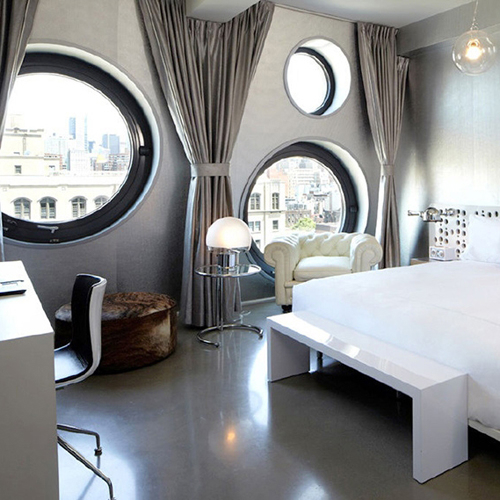

Круглые и овальные окна
Треугольные и квадратные окна
Трапеции и многоугольники
Максимальный размер конструкции зависит от статических и ветровых нагрузок. Каждое нестандартное окно требует тщательных расчетов на стадии проектирования дома.
В тексте ГОСТ не указано каких-либо ограничений для нестандартных стеклопакетов. Единственная рекомендация: площадь остекления не более 6 кв. м. Если планируется панорамное остекление, проектировщики рассчитывают сборную конструкцию из нескольких блоков, соединенных статическими профилями, которые придают всей системе прочность, жесткость, устойчивость.
